全套设备包括五个主要部分：电磁驱动系统、三轴室、电气控制、静压控制及数据采集和处理系统。具有静、动轴向力、侧限压力和孔隙水压力、轴向加荷程序等控制功能。
这种电磁式驱动三轴试验系统，是水利部行业标准SL237-032-1999《振动三轴试验》规程选定的仪器。同国内外已有的气动式或液压式的仪器相比，具有频率响应快、结构简单、操作方便等特点。强大的软件单元除了可实现应力控制、应变控制和自动分级施加动应力等控制功能外，还能输出科研和符合水利部SL237-1999《土工试验规程》、国标GB/T50123-2019《土工试验方法标准》之生产所必需的曲线、数据及成果报告。1989年该仪器首次出口至加拿大国家研究院，加方的高级研究人员对仪器质量、性能及服务等均非常满意。1998年又成功地为香港大学提供一套微机控制电磁式三轴仪。目前已有近百台在全国各地广泛使用。
主要技术指标：
◆ 试样尺寸：Ø39.1×80mm，Ø50×100mm；
◆
波形：正弦波、方波、三角波、任意周期波(地震波)；
◆ 频率范围：1～10Hz(正弦波)；
◆ 最大轴向动荷载：1.37kN(峰-峰，正弦波)；
◆ 最大允许轴向位移：±12.5mm(2Hz以内)；FS±1％
◆ 侧压：0～0.8MPa； FS 1％
◆ 反压：0～0.4MPa； FS 1％
◆ 电源：AC220V,50Hz
◆ 功耗：2.5kW。
DYNAMIC TRIAXIAL TEST SYSTEM
Model DDS-70 is used in the laboratory environment for
determining the dynamic behaviour of soil in terms of
liquefaction strength and dynamic shear modulus.

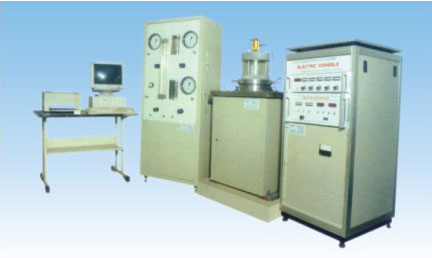

Model DDS-70 consists of one electromagnetic dynamic
machine, one triaxial cell, one electric control panel, one
static pressure panel and one computer & data acquisition
system.
Compared with those test system of electro-pneumatic
and electro-hydraulic types, Model DDS-70 is of a swift
frequency response, and more suitable for high frequency
vibration research and soil experiments.
Specifications:
◆ Sample size: Ø39.1×80mm,Ø50×100mm;
◆ Waveform: Sine,Square,Triangle,Random
cycle(earthquake);
◆ Frequency: 1～10Hz(for sine wave);
◆ Maximum dynamic axial load:1.37kN(peak-peak, sine
wave);
◆ Maximum axial displacement:±12.5mm(less than
2Hz);
◆ Cell pressure:0～0.8MPa;
◆ Back pressure:0～0.4MPa;
◆ Power requrements:AC220V,50Hz 2.5kW.
|
